Servo ombouwen

De servo's heb ik omgebouwd zodat ze onbeperkt doordraaien.

Het eerste wat je doet is de servo los schroeven. Doe dit op een schone ondergrond waar je de onderdelen goed kan zien. Een stuk wit papier bijvoorbeeld. Ga voorzichtig te werk zodat er geen vuil in de servokast komt. Vooral niet in de tandwielen want daar krijg je later last van.

De regelaar die in de servo zit los solderen van de servo motor. En de regelaar kan weg of je gebruikt deze voor een extra bediening voor bijvoorbeeld een knijper- of kantelbak. Het mooiste is dat de bediening van de arm, zwenk en rupsen word geregeld door regelaars van CTI. Deze kun je bestellen bij http://www.2ehandsrc.nl. Dus je moet eigenlijk de servoregelaar vervangen voor een CTI regelaar.

Als je de tandwielen los hebt, moet je het tandwiel waar de servohoorn op komt, los halen. In deze tandwiel zit een plastic dopje en een pennetje dat je moet verwijderen. Zie foto´s.

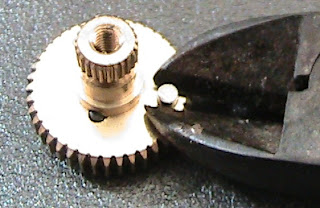

Pennetje er uit wrikken met een kniptang. Daarna met een vijltje het oppervlak even vlak vijlen.

Met behulp van een boutje kun je het plastic dopje verwijderen. Dit zit onder het onderste lager. Soms lukt het niet in één keer en is het een heel gepruts om dit dopje te verwijderen. Maar het is wel noodzakelijk dat deze word verwijderd.

Als je alles hebt verwijderd moet er draadeind op deze manier worden ingedraaid. Hierop word later de hout(slange)boor bevestigd. Het lager moet hierna weer terug geplaatst worden. Voorzichtig weer in de tandwiel tikken.

 Zo komt de servo er uiteindelijk uit te zien. De kast kun je op deze manier verzagen. Het achterste gedeelte monteer je met de originele schroeven. En het voorste gedeelte monteer je met de schroeven die in het zakje worden bijgeleverd. Soldeer wel eerst twee nieuwe draden aan de servomotor. Op de plaats waar in de foto met rood is aan gegeven, boor je voorzichtig gaatjes door de kast.  Let wel op dat de gaatjes in één lijn komen te staan! Daar moet je een messing pijpje in zetten waar een 3mm draadeind door heen kan. Dit alles kun je met een lijmpistool of epoxylijm vast zetten. Nu is de servo klaar voor de montage van de hout(slange)boor.

Om de slangeboor aan de servo te bevestigen heb ik een aantal onderdelen gemaakt.

- 3mm draadeind + twee zelfborgende moeren.

- messing pijpje.

- stalen busje, die ik heb voorzien van 3mm schroefdraad. Tevens heb ik met een Dremel een gedeelte vlak

  geslepen.

 De montage:

Hierna moet er een messing buisje door de servokast worden gemonteerd. Hierdoor kan de servo op en neer bewegen als de cilinder(slangeboor) in en uit beweegt.

Let er op dat het messing buisje wel haaks word gemonteerd. Het buisje heb ik met een lijmpistool vast gezet. Je kan het natuurlijk ook met epoxy doen.

Een aluminium buisje dient voor de bevestiging van de slangeboor aan de servo. In het aluminium buisje zijn overdwars gaten geboord waarin 3mm schroefdraad is gedraaid. Hierin komen twee inbussen die de slangeboor met de servo bevestigen.

De slangeboor moet aan het uiteinde wel een vlak gedeelte worden geslepen.

De punt van de boor moet worden afgeslepen. Anders wil de boor het pennetje in de aluminium buis niet grijpen.

Vervolgens kan de aluminium buis met het pennetje worden gemonteerd. Als de servomotor nu draait dan gaat de aluminium buis in en uit.

Ik heb voor de detaillering nog een aluminium buis er over heen geplaatst waardoor het op een echte cilinder lijkt.
